GDS06红外PM2.5传感器规格书
1 产品概述

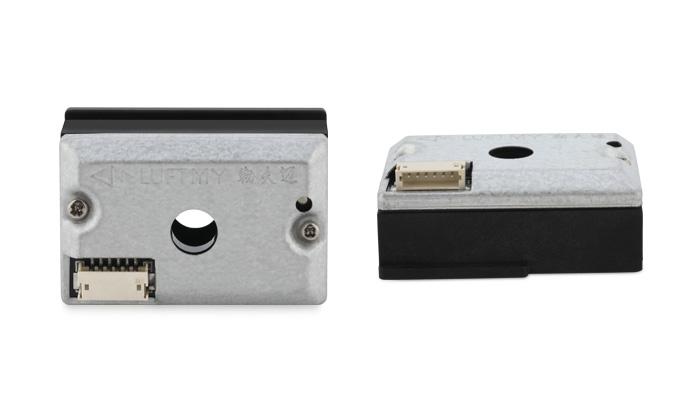

GDS06红外PM2.5传感器该灰尘传感器产品利用光学照射的原理，通过光路与电路的转换，测量出检 测范围内的灰尘浓度，可以直接应用单片机进行 UART 通信。体积小，精度高， 功耗低，测量范围宽，响应时间短，应用方便快捷。
1.1 应用领域
空调
空气净化器
便携检测仪
其它家用电器
车载空气净化
新风系统
智能检测仪
1.2 基本特性
传感器参数
| 工作电压 | 5V±0.2V | |
| 工作电流 | ≤15mA | |
| 待机电流 | ≤5mA | |
| 工作温度 | -20℃～+75℃ | |
| 保存温度 | -40℃～+85℃ | |
| 工作湿度 | 0～95% | |
| 测量范围 | PM0.3～PM10 | |
| 浓度输出范围 | 1~500μg/m³ | |
| 灰尘精度 | 100μg/m³以内 ≤±15μg/m³ @电压5.0V 25℃ 50%RH | |
| ＞100μg/m³ ≤±15%@电压5.0V 25℃ 50%RH | ||
| 接口方式 | ZH1.5mm-WT-6P连接器 | |
| 输出方式 | UART | PWM |
| 产品寿命 | 出厂之日起8年 | |
＜注意点＞
-
本产品原则上仅适用于上述应用领域。用作其他用途时，需要用户自行验证。
-
本产品请尽量远离高频高压发生源，以避免因高频高压造成的干扰。
-
无规则的剧烈震动会造成本产品测量误差增大。
-
外界光会造成本产品的测量误差增大，因此安装于设备时，应尽量避免外界光的射入。
-
本产品检测孔请勿堵塞或进入大颗粒物体，使用时请安装在过滤网后方。建议过滤网径：10--20μm 厚度：3--5mm。
1.3 命名方式
产品型号命名规则：GDS ## LMNYW
| 识别代码 | 说明 | 取值 |
| GDS## | GDS 产品系列 | GDS06 |
| L | 信号输出类型 | 标准型 |
| M | 固件版本号 | 1-9 |
| N | 安装结构类型 |
F= 标准型 Q = 带螺丝孔型 |
| Y | 生产年份 | A 到 Z(2017~2043) |
| W | 生产周次 | 01 到 52 |

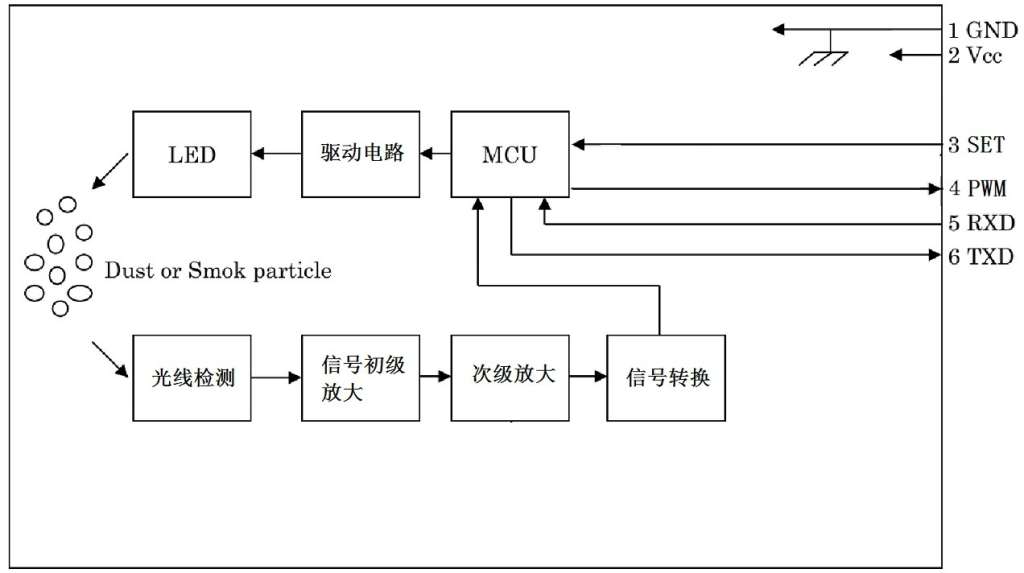

1.4 内部电路框图
1.5 应用电路

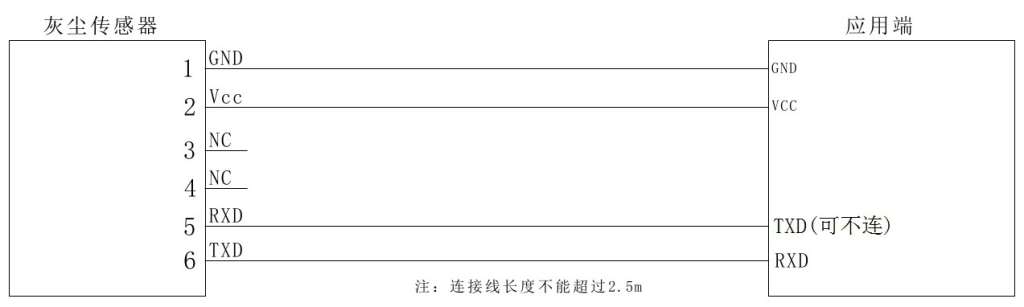

1.5.1 数字型（UART 输出）应用电路

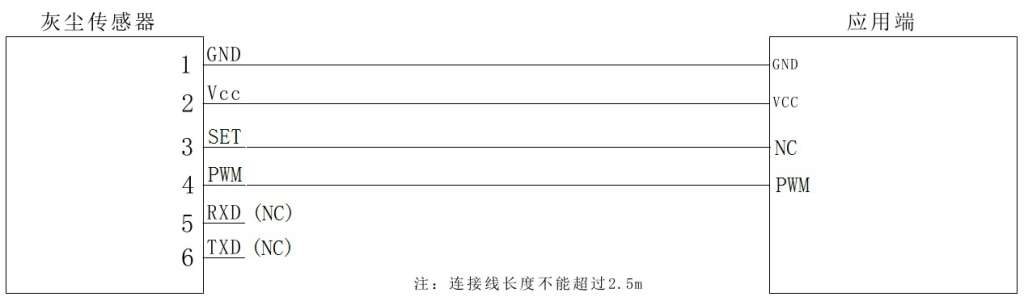

1.5.2 PWM 输出型应用电路
1.6 数据传输
UART 输出
传感器采用标准全双工UART 串口通信，波特率为 2400bps，在应用过程中，只需接收灰尘浓度数据，传感器默认状态下 为持续工作，串口数据解码后得到灰尘浓度值，单位为ug/m3。
1、串口输出参数
-
波特率：2400bit/s
-
每 250ms 发送一帧数据，一帧数据共 7 个字节，其中校验位 = Cout（H）+ Cout（L）+Vref（H）+Vref（L）
-
数据发送格式：
| 起始位 | Cout（H） | Cout（L） | Vref（H） | Vref（L） | 校验位 | 结束位 |
| 0xaa | 如：0x01 | 如：0x0a | 如：0x00 | 如：0xb5 | 如：0xc0 | 0xff |
PWM 输出
传感器通过 PWM 口（第 4 脚）输出 PWM 信号，该 PWM 周期为 2S，按低电平 宽度计算灰尘浓度值。引脚输出的脉冲宽度对应粉尘浓度的平均值。
低脉冲时间与粉尘浓度的关系：1ms = 1ug/m3
例如低电平宽度为100ms，则对应灰尘浓度为 100ug/m3。 浓度输出范围为1ug/m3～500ug/m3。 该浓度值内部进行了软件滤波处理，跳动幅度相对较小。

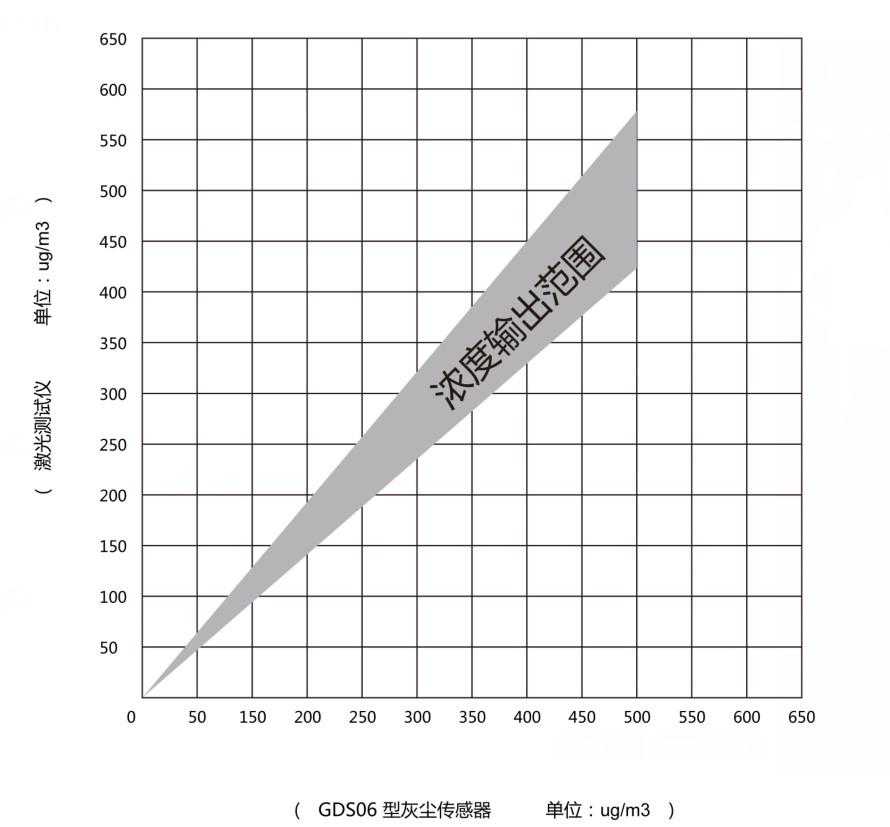

灰尘传感器和专业仪器灰尘测定输出对比曲线
传感器灰尘浓度输出参考曲线

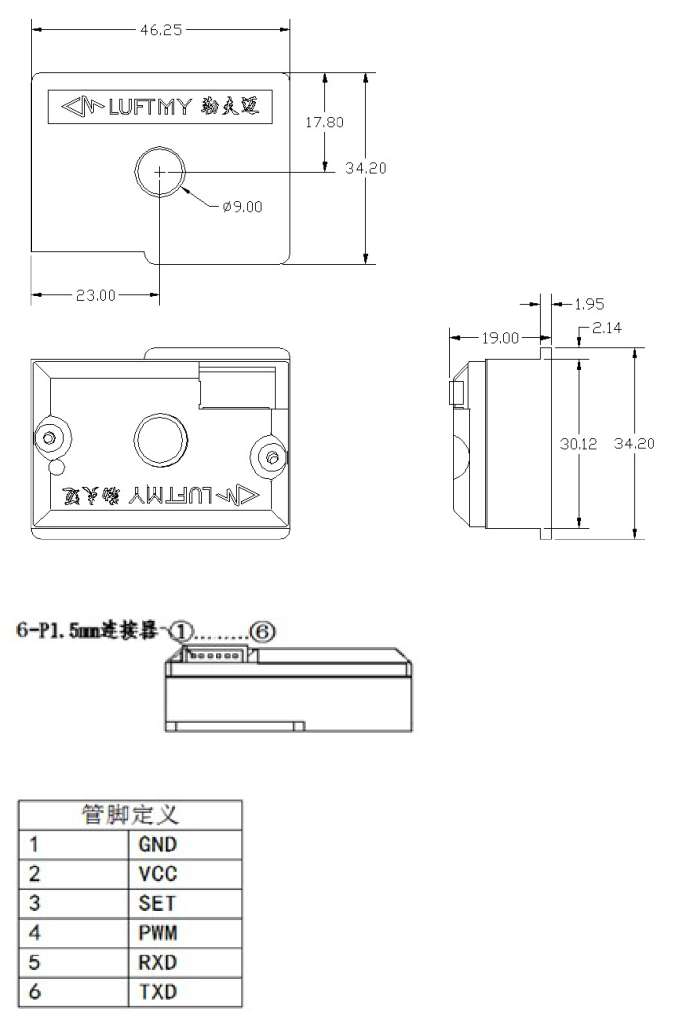

产品安装图

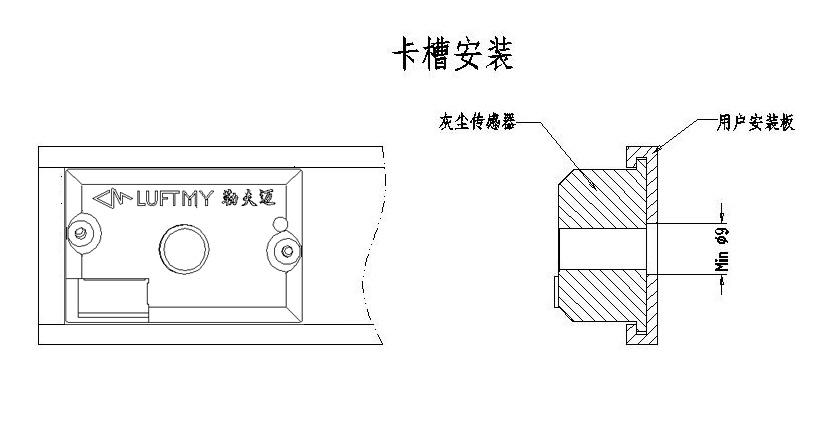

安装方式
-
安装应处于空气流通的位置；
-
传感器建议：空气流速：1.5～3 m/S 风量：0.004～0.01CMM
-
建议安装时请将 标志置于上方；
-
请尽量安装于背光处。
数据处理：
接收到的数据按公式计算后得到 粉尘浓度值：
粉尘浓度值 = Cout（H）*256+ Cout（L）
例如：
Cout（H）=0x01,转换为 10 进制为 1；
Cout（L）=0x0b,转换为 10 进制为 11；
则粉尘浓度值= 1*256 + 11 = 267 ug/m3；
